    风扇焊接工艺与电机钢板风扇断裂吗

    来源:http://www.wxxunzhen.com   发布时间:2019-01-17

      电机钢板风扇出现断裂问题该怎么办呢?有一些购买电机的客户咨询我们,风扇断裂的原因有哪些,我们通过对内风扇断裂原因的深入分析,从内风扇材质选用,风扇固有频率测试、风扇焊接工艺、风扇动静平衡和电动机现场运行工况进行分析,找出内风扇断裂的一些因素。

      1)材质结构。电机原内风扇采用Q235钢板,风扇环板6 mm厚、伞形罩板4 mm厚、风扇叶片4 mm厚,风扇的质量54.5 kg,内风扇的转动惯量由5.62 kg?m2。由于Q235钢板属于普通碳素结构钢,塑性和韧性较差。用这种材料制成的焊接结构,受动力载荷作用时接头容易出现裂缝。另外由于电机风扇的叶片采用了梯形叶片在运转中,空气和叶片产生应力会集中在风扇的焊口部位,容易导致风扇开焊。

      2)焊接工艺。对于Q235钢板的焊接,原内风扇厂家采用的是普通的手工电弧焊进行焊接,焊条采用J507焊条。焊接质量不良,部分风扇的焊口处存在未焊满和夹杂的情况。从部分开裂的风扇来看,裂纹都是集中在风扇的焊接接头处,所以焊接质量不良是内风扇断裂的重要原因。

      3)风扇固有频率。通过锤击击振法是对原内风扇进行了固有频率的测试,测得原内风扇较低固有频率为103.6 Hz,接近转速电磁频率(50 Hz)及其倍频(100 Hz)容易发生共振,风扇发生共振后很容易导致金属结构件的疲劳,从而引起风扇断裂。

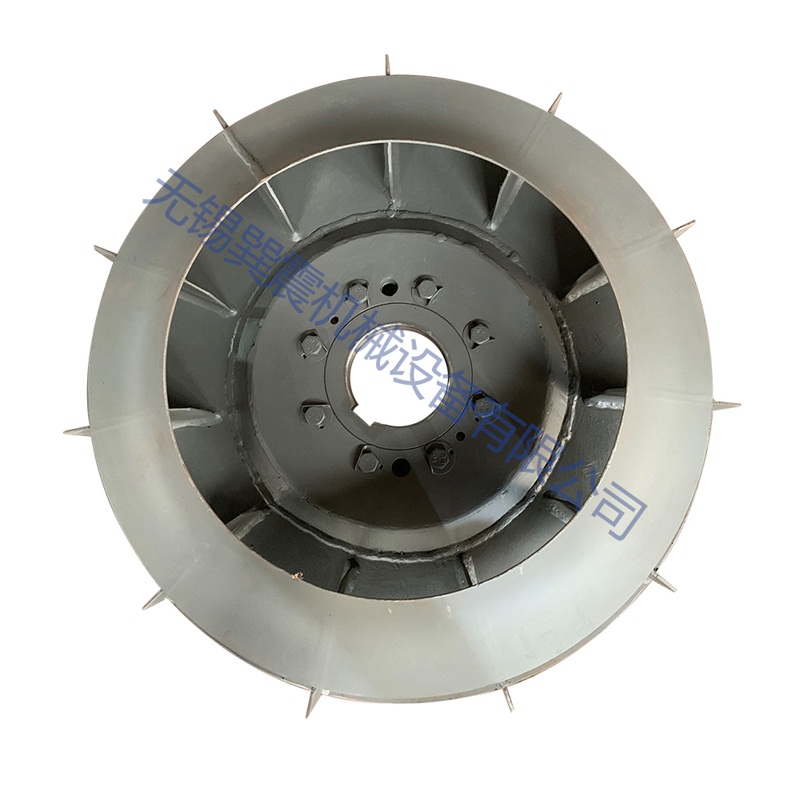

    电机钢板风扇

      4)现场运行条件。从现场断裂的内风扇的电机运行状况来分析,电机风扇发生断裂之前电机各部的振动有变大的情况,特别是电机的轴向振动烈度存在明显超标的情况,部分电机的振动烈度达到了10 mm/s,电机轴向力过大容易引起风扇的紧固螺栓磨损和断裂,导致风扇在运行中产生轴向摆动引起风扇焊接结构断裂或者风扇脱落。

      如果想改善内风扇的话,可以对风扇的材料以及焊接工艺进行改进,也可以修改风扇的尺寸,还有一些其他的方法,如果您想继续了解的话,可以继续关注我们的网站!
